Màng lọc MBR trong xử lý nước thải | Nguyên lý, ứng dụng & cách chọn

Màng lọc MBR trong xử lý nước thải được sử dụng để tách nước đã xử lý sinh học khỏi hỗn hợp bùn hoạt tính, góp phần tạo dòng nước đầu ra ít cặn và ổn định hơn. Khi kết hợp đúng với công đoạn sinh học, tiền xử lý và chế độ vận hành, công nghệ MBR có thể giúp bố trí hệ thống gọn hơn, phù hợp với công trình hạn chế diện tích hoặc yêu cầu chất lượng nước sau xử lý cao. Nước Thải Xanh chuyên sản xuất, cung cấp màng lọc MBR, cụm màng và tư vấn giải pháp theo nguồn thải, lưu lượng và điều kiện thực tế của công trình.

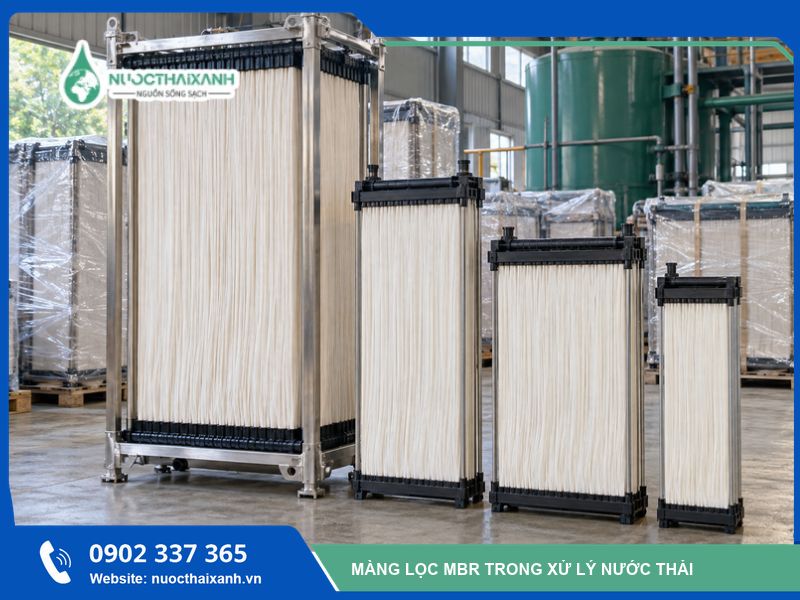

Màng lọc MBR là gì? Công nghệ MBR là gì?

MBR là viết tắt của Membrane Bioreactor, là công nghệ kết hợp xử lý sinh học với màng lọc để phân tách bùn và nước. Màng lọc MBR là bộ phận thực hiện quá trình lọc vật lý trong hệ thống này.

Trong công đoạn sinh học, vi sinh vật chuyển hóa các chất ô nhiễm có khả năng phân hủy. Sau đó, màng giữ bùn hoạt tính và nhiều thành phần dạng hạt, đồng thời cho nước thấm qua để thu gom ở phía đầu ra. Sự kết hợp này giúp duy trì sinh khối và kiểm soát chất rắn trong dòng nước sau xử lý.

Màng MBR thường thuộc nhóm vi lọc hoặc siêu lọc tùy sản phẩm. Vật liệu, kích thước lỗ, diện tích lọc và khả năng chịu hóa chất là những thông tin cần được đối chiếu khi lựa chọn.

Đối với hệ thống mới, màng cần được tính toán đồng bộ với tiền xử lý, sinh học, sục khí và điều khiển. Đối với công trình cải tạo, cần kiểm tra thêm kích thước lắp đặt, hệ thống thu nước và khả năng vận hành của thiết bị hiện hữu.

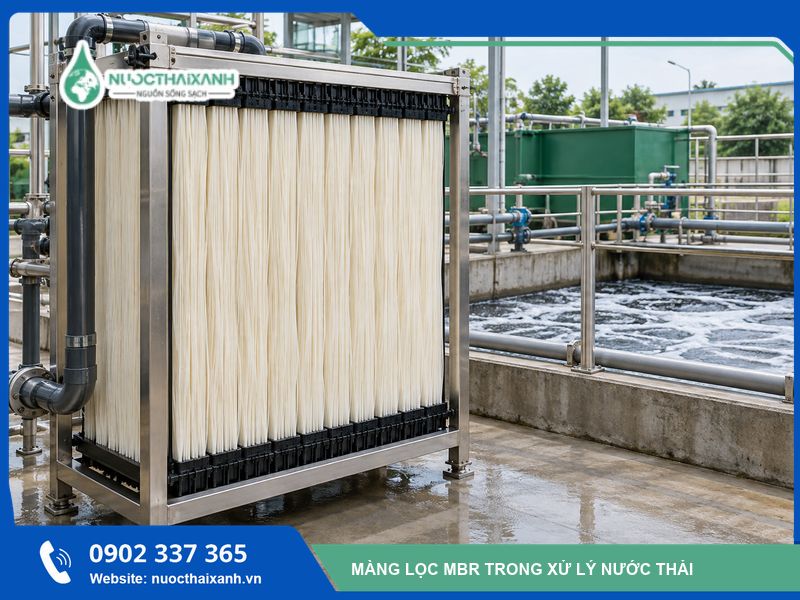

Cấu tạo màng lọc MBR và cụm màng

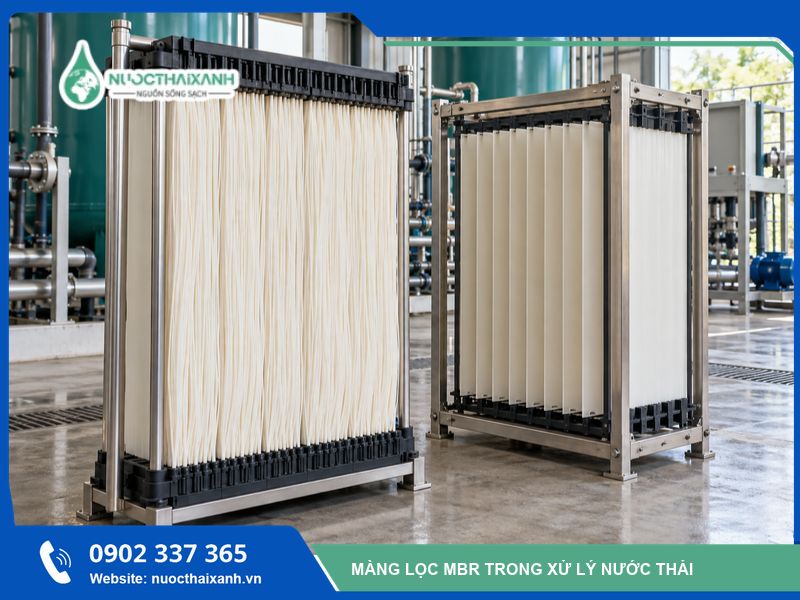

Màng lọc MBR có thể được chế tạo dạng sợi rỗng hoặc tấm phẳng. Với dòng sợi rỗng, nhiều sợi màng được cố định vào đầu góp để tạo thành phần tử; các phần tử tiếp tục được bố trí trong khung thành cụm màng theo thiết kế.

PVDF là vật liệu polymer được sử dụng ở nhiều dòng màng MBR. Đặc tính của sản phẩm còn phụ thuộc cấu trúc màng, vật liệu gia cường, đầu góp và quy trình chế tạo; không thể đánh giá chất lượng chỉ qua tên vật liệu.

Khí cấp cho quá trình sinh học và khí làm sạch màng có yêu cầu riêng về lưu lượng, cách phân phối. Việc lựa chọn thiết bị cần theo cấu hình công nghệ và hướng dẫn của nhà sản xuất.

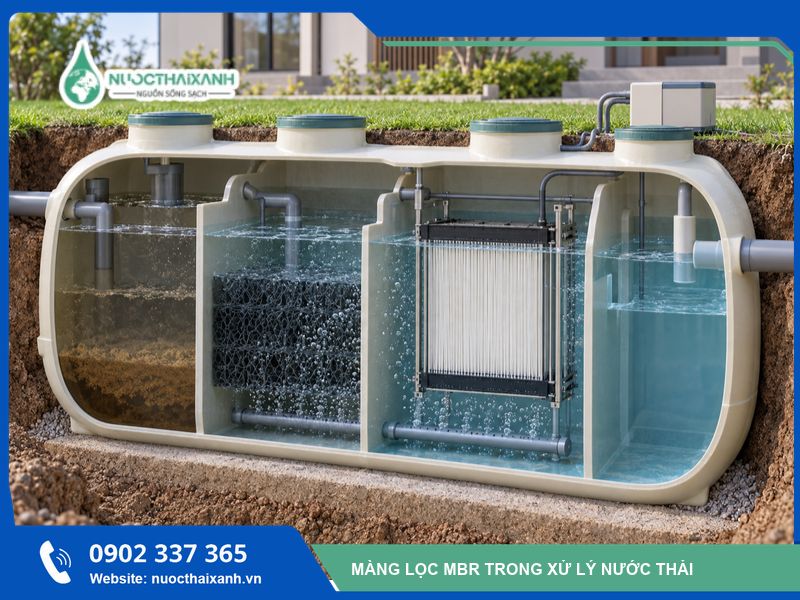

Nguyên lý hoạt động màng MBR trong xử lý nước thải

Nguyên lý hoạt động màng MBR dựa trên chênh lệch áp suất giữa hai phía màng. Ở cấu hình màng ngập thường gặp, bơm hút nước sau màng hoặc chênh cao thủy lực tạo động lực để nước đi qua lớp màng.

Quá trình vận hành gồm các hoạt động chính:

• Xử lý đầu vào: Loại bỏ rác, tóc, sợi, cát và dầu mỡ theo tính chất nguồn thải để bảo vệ công đoạn sinh học, cụm màng.
• Phân hủy sinh học: Vi sinh vật sử dụng các chất hữu cơ có khả năng phân hủy; quá trình xử lý nitơ, phốt pho được bố trí theo mục tiêu công nghệ.
• Tách bùn bằng màng: Nước đi qua màng và được thu ra ngoài, còn bùn được giữ lại trong hệ thống.
• Sục khí và nghỉ lọc: Giảm tích tụ bùn trên bề mặt theo chu kỳ và yêu cầu của model.
• Xả bùn dư, vệ sinh: Kiểm soát lượng bùn và khôi phục khả năng lọc khi cần thiết.

Một số hệ thống cho phép rửa ngược, một số vận hành không rửa ngược. Không nên áp dụng cùng một chu kỳ vệ sinh cho mọi loại màng.

Lưu ý: Màng không tự loại bỏ hoàn toàn amoni, nitrat, muối hòa tan hoặc mọi hóa chất khó phân hủy. Các thành phần này cần được xử lý bằng quá trình sinh học hoặc công nghệ bổ sung phù hợp.

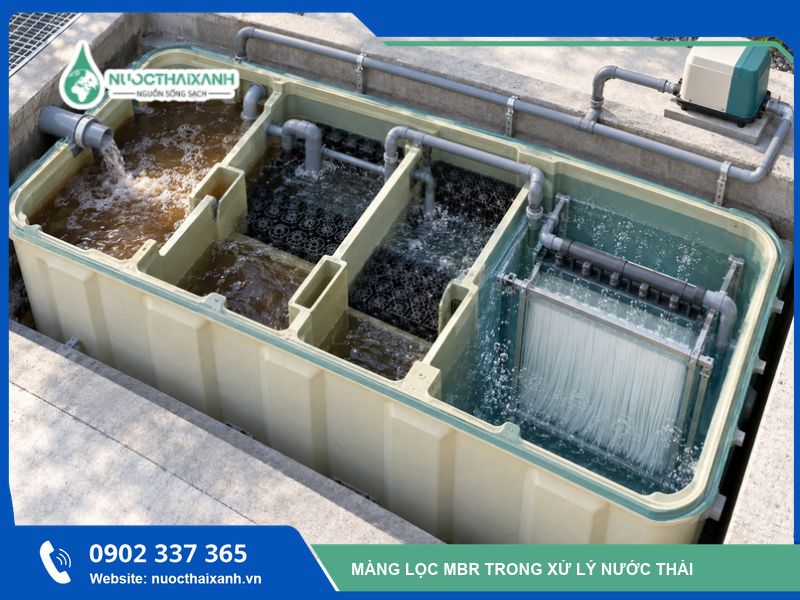

Quy trình xử lý nước thải bằng công nghệ MBR

Một phương án tham khảo cho nước thải sinh hoạt có thể gồm:

1. Thu gom và tiền xử lý: Chắn rác, tách cát hoặc tách mỡ khi cần.
2. Điều hòa: Giảm biến động lưu lượng và chất lượng nước đầu vào.
3. Xử lý sinh học: Bố trí thiếu khí, hiếu khí hoặc các vùng công nghệ phù hợp.
4. Lọc màng MBR: Phân tách bùn và thu nước.
5. Xử lý bổ sung, khử trùng hoặc lưu chứa: Xác định theo chất lượng đầu ra và mục đích sử dụng.
6. Quản lý bùn: Tuần hoàn và xả bùn dư theo thiết kế.

Cấu hình AAO có thể kết hợp với MBR; đây không phải hai khái niệm luôn loại trừ nhau. AAO mô tả tổ chức các vùng xử lý sinh học, còn MBR mô tả sự kết hợp sinh học với phân tách bằng màng.

Với nước thải công nghiệp, có thể cần thêm công đoạn hóa lý, kỵ khí hoặc xử lý chất độc trước sinh học. Nước đầu ra phải được đánh giá theo yêu cầu áp dụng cho từng công trình.

Xem thêm: Dịch vụ xử lý nước thải tại chỗ.

Ưu điểm và những yêu cầu khi sử dụng màng lọc MBR

Ưu điểm của công nghệ màng lọc MBR

Khi được thiết kế và vận hành phù hợp, MBR có thể mang lại:

• Nước đầu ra ít cặn: Màng hỗ trợ giữ bùn, giảm chất rắn lơ lửng trong dòng nước thu. Đây là lợi thế khi công trình cần kiểm soát độ đục và chuẩn bị nước cho công đoạn xử lý hoàn thiện.
• Giảm phụ thuộc vào khả năng lắng bùn: Công đoạn phân tách không chỉ dựa vào tốc độ lắng trong bể lắng thứ cấp. Tuy vậy, chất lượng bùn vẫn cần được kiểm soát để hạn chế bám bẩn và duy trì khả năng lọc.
• Bố trí hệ thống gọn hơn: Có thể thay công đoạn lắng thứ cấp bằng lọc màng và vận hành với nồng độ sinh khối phù hợp. Khi bố trí, cần dành chỗ cho thiết bị phụ trợ, vệ sinh và nâng hạ cụm.
• Dễ tích hợp điều khiển: Có thể tự động hóa chu kỳ lọc, nghỉ, cảnh báo mực nước, áp suất và các chức năng hỗ trợ. Dữ liệu lưu lượng, trạng thái bơm và thời gian vận hành giúp người quản lý phát hiện biến động.
• Tạo điều kiện cho xử lý, tái sử dụng tiếp theo: Nước ít cặn thuận lợi hơn cho một số công đoạn hoàn thiện. Phương án khử trùng, lọc bổ sung hoặc xử lý muối phải được xác định theo mục đích sử dụng nước.

Không nên cam kết một tỷ lệ tiết kiệm diện tích hoặc mức chất lượng chung cho tất cả dự án. Cần so sánh các phương án có cùng lưu lượng, đầu vào và mục tiêu đầu ra.

Những yêu cầu cần tính trước

• Cần tiền xử lý tốt để hạn chế rác sợi, dầu mỡ và cặn gây ảnh hưởng màng.
• Phải tính điện cho sục khí, bơm và thiết bị phụ trợ.
• Cần theo dõi bùn, chênh áp và lưu lượng.
• Có chi phí vệ sinh, vật tư và thay thế theo tình trạng thực tế.
• Nước thải có độc tính hoặc khó phân hủy cần được đánh giá riêng.

Màng lọc MBR không mặc định thay thế khử trùng hoặc RO. Khả năng kiểm soát vi sinh phụ thuộc sản phẩm, độ nguyên vẹn màng và toàn bộ quy trình; tái sử dụng nước cần xác định theo mục đích cụ thể.

Phân loại màng MBR thường gặp

Hình dạng bên ngoài giống một “tấm” không có nghĩa phần tử đó là màng tấm phẳng. Một khung dạng tấm vẫn có thể chứa nhiều sợi rỗng.

Khi thay màng, cần đối chiếu cả cơ chế lọc, khả năng rửa ngược và yêu cầu sục khí, thay vì chỉ so kích thước hoặc diện tích.

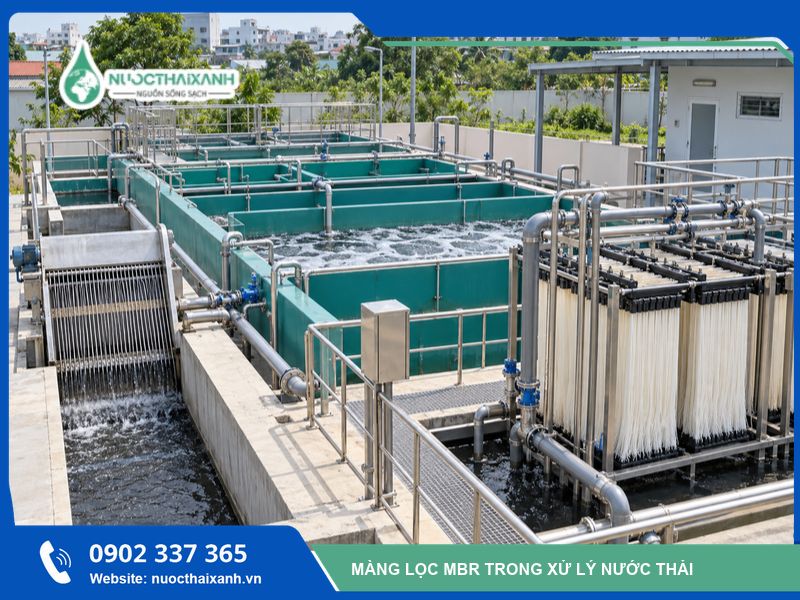

Màng MBR Mitsubishi, Shuiyi và Toray có đặc điểm gì?

Màng MBR Mitsubishi

Màng MBR Mitsubishi thường được tìm hiểu qua dòng STERAPORE của Mitsubishi Chemical. Hãng có sản phẩm màng sợi rỗng phục vụ MBR và các ứng dụng xử lý nước khác.

Thông tin hãng giới thiệu cho ứng dụng nước thải ngập gồm kết cấu sợi PVDF có gia cường và sử dụng sục khí làm sạch. Khi lựa chọn, phải xác định đúng series, diện tích, kết cấu cụm và điều kiện vận hành.

Không nên suy ra thương hiệu Mitsubishi chỉ từ mã bắt đầu bằng “MR”. Hãng sản xuất và xuất xứ cần được kiểm tra bằng hồ sơ của sản phẩm cụ thể.

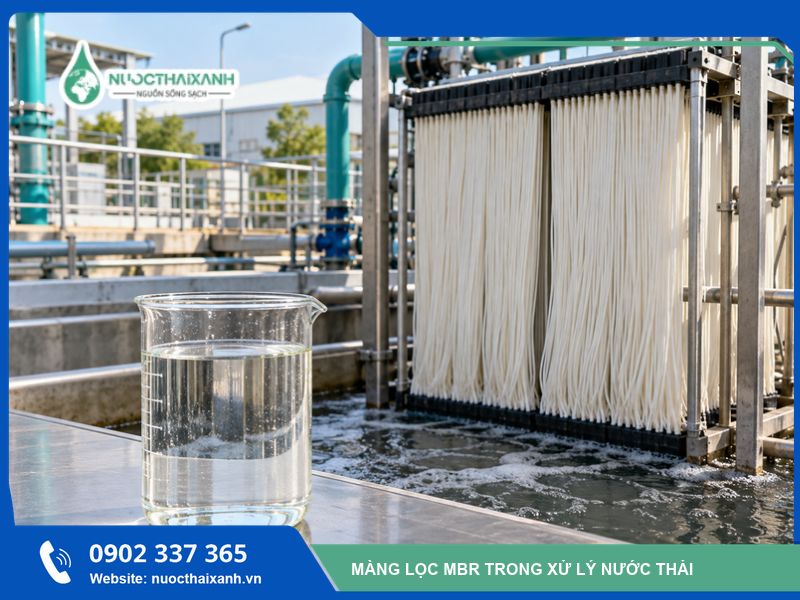

Màng MBR Shuiyi

Màng MBR Shuiyi có các dòng sợi rỗng PVDF phục vụ xử lý nước thải. Tài liệu chính hãng giới thiệu các series Slufri SMU, SMR; cấu hình và thông số cần đối chiếu theo từng sản phẩm.

Các model khác tên thương mại hoặc khác thế hệ có thể khác nhau về diện tích, kết cấu, sục khí và chế độ vệ sinh. Không nên lấy thông số của một series áp dụng cho toàn bộ màng Shuiyi.

Màng MBR Toray

Toray có sản phẩm MBR ngập dạng tấm phẳng PVDF. Đây là lựa chọn khác về cấu hình so với các phần tử sợi rỗng.

Khi so sánh Mitsubishi, Shuiyi, Toray hoặc các dòng RG, MR, nên xem tổng chi phí đầu tư, vận hành, bảo dưỡng và khả năng thay thế. Không có một thương hiệu phù hợp nhất cho mọi nguồn nước thải.

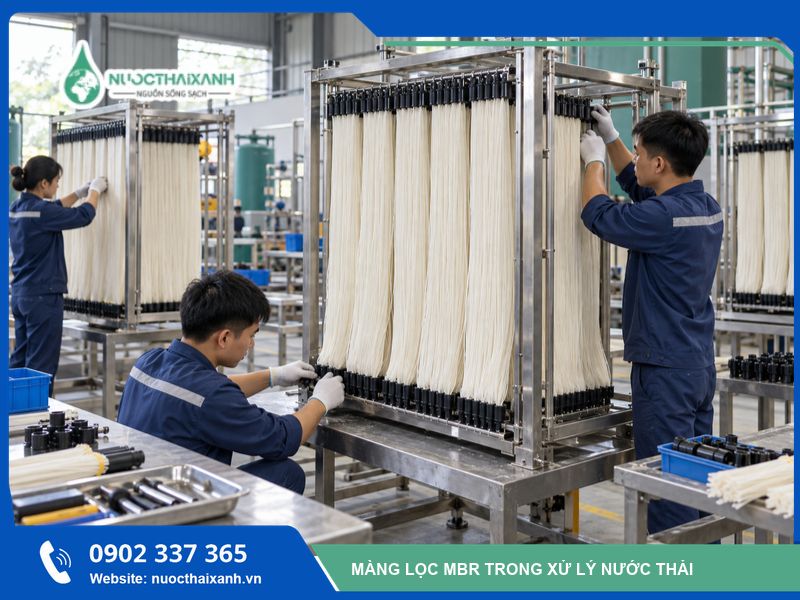

Nước Thải Xanh chuyên sản xuất màng lọc MBR tại Việt Nam

Nước Thải Xanh chuyên sản xuất màng lọc MBR, module màng MBR và module xử lý nước thải công nghệ MBR tại Việt Nam, phục vụ các công trình sinh hoạt, dịch vụ, y tế và công nghiệp.

Các sản phẩm sản xuất, lắp ghép gồm:

• Màng lọc MBR: Sử dụng cho công đoạn tách bùn và nước trong hệ thống xử lý sinh học.
• Module màng MBR: Lắp ghép các phần tử màng thành cụm, kết hợp khung đỡ, đường thu nước và bộ phận phân phối khí.
• Module xử lý nước thải MBR: Tích hợp xử lý sinh học và lọc màng theo yêu cầu công trình.

Nước Thải Xanh tiếp nhận sản xuất, lắp ghép theo diện tích lọc, kích thước và cấu hình phù hợp với mặt bằng thực tế. Khách hàng có thể trao đổi trực tiếp để lựa chọn phương án cho hệ thống mới hoặc cải tạo, thay thế cụm màng hiện có.

Liên hệ 0902 337 365 để được tư vấn và nhận báo giá màng lọc MBR theo nhu cầu.

Tham khảo: Hệ thống xử lý nước thải 50m³/ngày.

Thông số kỹ thuật cần kiểm tra trước khi mua màng MBR

Cách tính diện tích màng MBR và lựa chọn số lượng

Lựa chọn màng cần bắt đầu từ lưu lượng, tính chất nước thải, thời gian vận hành và flux được xác nhận cho ứng dụng.

Quan hệ tính sơ bộ:

Diện tích màng A = Q × 1.000 / (J × t)

Trong đó:

• A: Tổng diện tích màng, m².
• Q: Lượng nước sau màng cần thu, m³/ngày.
• J: Flux dùng để tính sản lượng thực thu, L/m²/giờ.
• t: Thời gian tương ứng dùng để tính sản lượng trong ngày, giờ/ngày.

Ví dụ minh họa: Giả sử cần thu 50m³/ngày, chọn J = 20 L/m²/giờ và t = 20 giờ/ngày, diện tích sơ bộ là:

A = 50 × 1.000 / (20 × 20) = 125 m².

Các giá trị trên chỉ là giả định minh họa phép tính. Khi thiết kế, phải thống nhất cách tính flux và thời gian, tránh bỏ sót hoặc tính trùng thời gian nghỉ, rửa; đồng thời xét nước dùng vệ sinh, lưu lượng cao điểm, nhiệt độ, bám bẩn và dự phòng.

Số phần tử được xác định từ diện tích cần thiết và diện tích mỗi phần tử, làm tròn phù hợp với cấu hình cụm. Sau đó phải kiểm tra lại bơm, sục khí, đường ống, bể và khả năng bảo dưỡng.

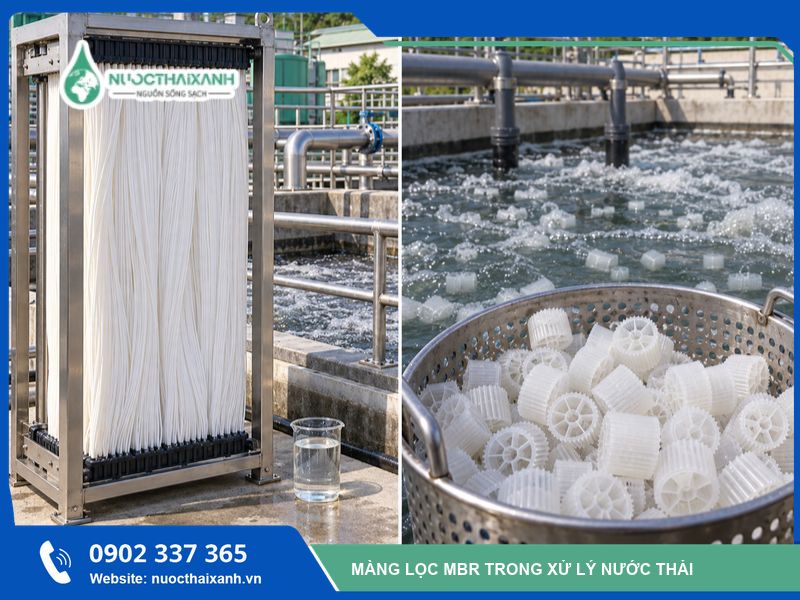

So sánh công nghệ MBR và MBBR trong xử lý nước thải

Hai công nghệ không thể thay thế nhau chỉ bằng cách đổi vật tư. Một số cấu hình có thể kết hợp quá trình bám dính và lọc màng khi được thiết kế đồng bộ.

Xem thêm: Giá thể vi sinh MBBR dạng bánh xe.

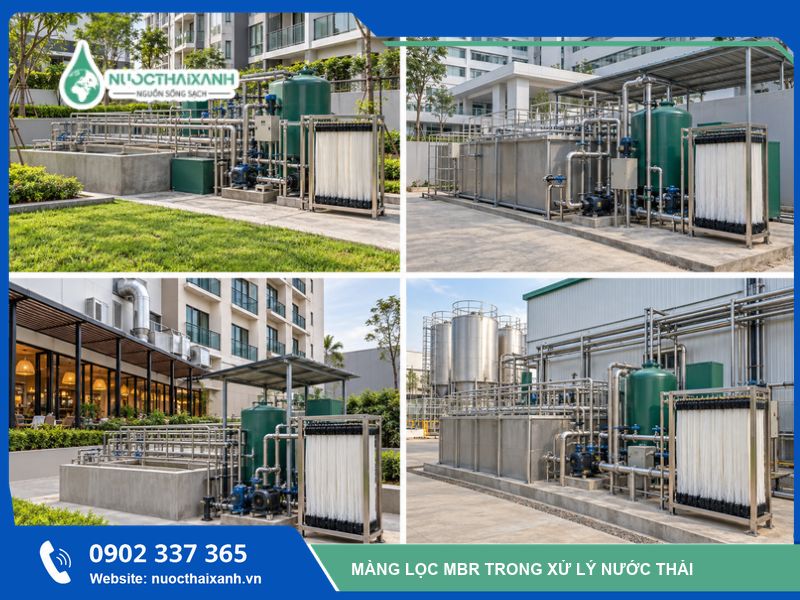

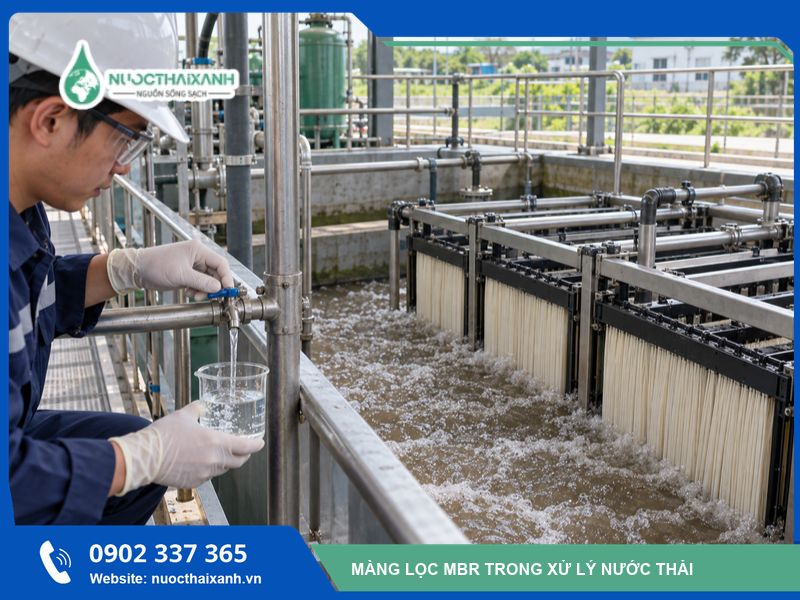

Ứng dụng của màng MBR trong xử lý nước thải

Màng MBR được xem xét cho nhiều nhóm công trình. Việc lựa chọn cần gắn với khả năng phân hủy sinh học của nước thải, yêu cầu đầu ra và điều kiện quản lý vận hành.

• Nước thải sinh hoạt: Chung cư, tòa nhà, khu dân cư, trường học và khu lưu trú có thể cân nhắc MBR khi cần hệ thống gọn hoặc kiểm soát cặn đầu ra tốt hơn. Lưu lượng theo giờ và biến động sử dụng cần được xem xét khi thiết kế điều hòa.

• Nước thải y tế: Bệnh viện và phòng khám có thể ứng dụng MBR trong dây chuyền xử lý phù hợp. Cần tổ chức thu gom dòng thải đặc thù, kiểm soát hóa chất ảnh hưởng vi sinh và bố trí khử trùng theo yêu cầu.

• Khách sạn, nhà hàng, resort: Công nghệ phù hợp để khảo sát tại công trình hạn chế diện tích hoặc có kế hoạch xử lý, tái sử dụng nước. Dầu mỡ, rác thực phẩm và biến động lượng khách cần được kiểm soát trước cụm màng.

• Nước thải công nghiệp: MBR có thể áp dụng cho dòng thải có khả năng xử lý sinh học hoặc đã được tiền xử lý. Với độ mặn cao, độc tính hoặc chất khó phân hủy, cần đánh giá riêng trước khi chọn phương án.

• Cải tạo, nâng cấp hệ thống: Màng có thể được xem xét khi cần nâng chất lượng phân tách bùn. Việc cải tạo phải kiểm tra thể tích sinh học, sục khí, bơm, điện điều khiển và khả năng bố trí cụm mới.

• Chuẩn bị nước cho tái sử dụng: MBR có thể là một công đoạn trong chuỗi xử lý. Các bước bổ sung phụ thuộc mục đích sử dụng, chỉ tiêu chất lượng và phương án kiểm soát rủi ro của công trình.

Xem thêm: Xử lý nước thải y tế và xử lý nước thải khách sạn, nhà hàng.

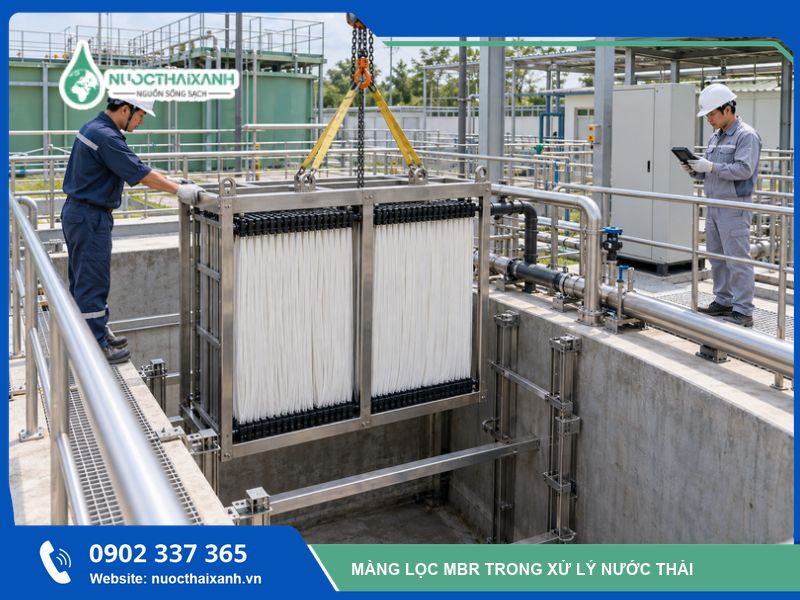

Lắp đặt và chạy thử cụm màng MBR cần chú ý gì?

Lắp đặt đúng giúp hạn chế sai lệch dòng khí, rò đầu nối và khó khăn khi bảo dưỡng. Trước khi đưa màng vào làm việc, cần kiểm tra cả kết cấu cụm và thiết bị liên quan.

• Kiểm tra sản phẩm: Đối chiếu model, số lượng, kích thước và tình trạng phần tử; bảo quản theo hướng dẫn của nhà sản xuất.
• Chuẩn bị vị trí: Làm sạch khu vực lắp, loại bỏ vật sắc nhọn, kiểm tra khung đỡ và khoảng thao tác nâng hạ.
• Đấu nối đúng thiết kế: Kiểm tra đường thu nước, cấp khí, van cô lập, điểm đo và các kết nối vệ sinh nếu có.
• Chạy thử: Kiểm tra độ kín, phân phối khí, hoạt động bơm và tín hiệu đo bằng quy trình phù hợp với sản phẩm.
• Cài đặt, bàn giao: Thiết lập chu kỳ, điểm cảnh báo, liên động và nhật ký ban đầu để theo dõi khi vận hành.

Khi thay màng trong hệ thống cũ, cần kiểm tra khả năng đáp ứng của máy thổi khí và bơm hiện hữu. Màng mới có diện tích lớn hơn vẫn có thể cần thay đổi cấu hình khí, đường ống hoặc điều khiển.

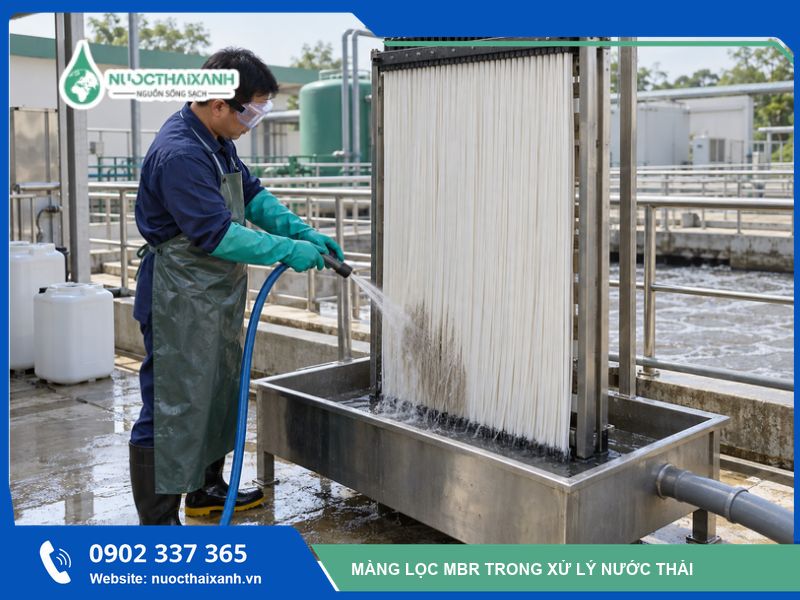

Vận hành, vệ sinh màng MBR để hạn chế tắc nghẽn

Vận hành ổn định cần theo dõi cả quá trình sinh học và cụm màng:

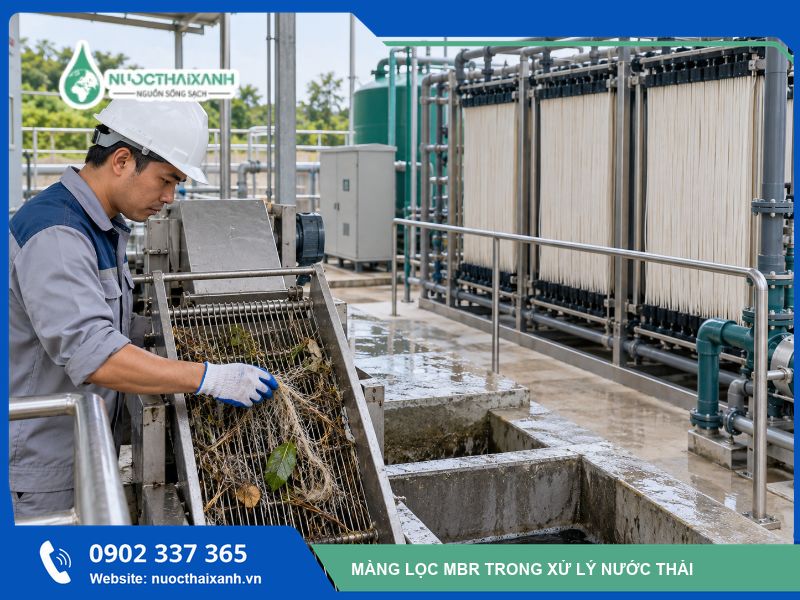

• Kiểm soát tiền xử lý: Lấy rác đúng lịch, hạn chế tóc, sợi và dầu mỡ đi vào bể màng.
• Theo dõi sinh học: Kiểm tra pH, oxy hòa tan, nồng độ bùn và tình trạng vi sinh theo thiết kế.
• Ghi lưu lượng và TMP: So sánh trong điều kiện vận hành tương đương để phát hiện biến động.
• Kiểm tra sục khí: Bảo đảm khí phân phối phù hợp, không có vùng thiếu khí làm sạch.
• Vận hành đúng chu kỳ: Tuân thủ lọc, nghỉ và rửa ngược nếu model cho phép.
• Vệ sinh theo tình trạng và hướng dẫn: Không tự tăng áp hút hoặc tăng hóa chất để bù cho màng đang suy giảm.
• Kiểm tra độ nguyên vẹn: Khi nước sau màng đục bất thường, cần kiểm tra màng, đầu nối và đường đi tắt.

TMP tăng ở cùng mức flux có thể là dấu hiệu trở lực lọc tăng, nhưng cần kiểm tra thêm nhiệt độ, cảm biến, đường ống và điều kiện bùn. Không nên kết luận hỏng màng chỉ từ một giá trị áp suất.

Vệ sinh có thể gồm duy trì định kỳ và phục hồi theo model. Loại hóa chất, nồng độ, thời gian và cách thu gom nước rửa phải theo hướng dẫn; không trộn axit với hóa chất chứa clo.

Tuổi thọ màng không có một con số cố định cho mọi công trình. Tiền xử lý, tải vận hành, hóa chất, tình trạng cơ học và bảo quản đều ảnh hưởng đến thời điểm thay thế.

Nguyên nhân màng MBR bị tắc và hướng kiểm tra

Bám bẩn có thể xảy ra trên bề mặt hoặc trong cấu trúc lỗ màng. Nguyên nhân thường liên quan đến chất hữu cơ, cặn vô cơ, dầu mỡ, rác sợi, điều kiện bùn hoặc chế độ lọc.

Bảng trên phục vụ định hướng kiểm tra, không thay thế chẩn đoán tại hiện trường. Khi xử lý sự cố, cần lưu lại dữ liệu trước và sau can thiệp để đánh giá mức phục hồi.

Báo giá màng lọc MBR và chi phí hệ thống

Báo giá màng lọc MBR cần làm rõ đang tính cho phần tử rời, cụm màng hay toàn bộ hệ thống. Các hạng mục này có phạm vi và chi phí khác nhau.

Các yếu tố ảnh hưởng gồm:

• Hãng, model, vật liệu và diện tích mỗi phần tử.
• Tổng số lượng, cấu hình khung và đầu nối.
• Khả năng tương thích khi thay màng cũ.
• Thiết bị sục khí, bơm, đo lường và điều khiển.
• Hệ thống vệ sinh, nâng hạ và lắp đặt.
• Yêu cầu hồ sơ, vận chuyển, bảo hành và hỗ trợ kỹ thuật.

Ngoài tiền mua màng, cần dự trù điện, hóa chất, nhân công, xử lý bùn và chi phí thay thế. So sánh tổng chi phí theo thời gian sử dụng sẽ hữu ích hơn chỉ so giá một tấm.

Khách hàng nên gửi lưu lượng, kết quả phân tích đầu vào, mục tiêu đầu ra, ảnh bể và thông tin màng hiện có để nhận phương án phù hợp.

Nước Thải Xanh tư vấn, sản xuất và cung cấp giải pháp màng MBR

Nước Thải Xanh tiếp nhận nhu cầu sản xuất màng lọc MBR, lắp ghép cụm mới, thay thế màng và tư vấn hệ thống MBR trong xử lý nước thải.

Quá trình trao đổi cần xác định rõ:

• Mua phần tử màng hay hệ thống hoàn chỉnh.
• Đầu tư mới hay cải tạo công trình.
• Model và kích thước đang sử dụng.
• Lưu lượng, nguồn thải và yêu cầu chất lượng nước.
• Hiện trạng vận hành, TMP, flux và lịch vệ sinh nếu có.
• Mặt bằng, đường nâng hạ và phạm vi lắp đặt.

Khi khách hàng có nhu cầu mở rộng hoặc thay thế, Nước Thải Xanh hỗ trợ trao đổi phạm vi khảo sát, lựa chọn cấu hình và yêu cầu bàn giao. Phương án được xây dựng trên dữ liệu thực tế, kết hợp yêu cầu chất lượng nước với khả năng vận hành lâu dài.

Liên hệ Nước Thải Xanh để được tư vấn lựa chọn màng lọc MBR, cấu hình cụm và báo giá theo nhu cầu thực tế.
